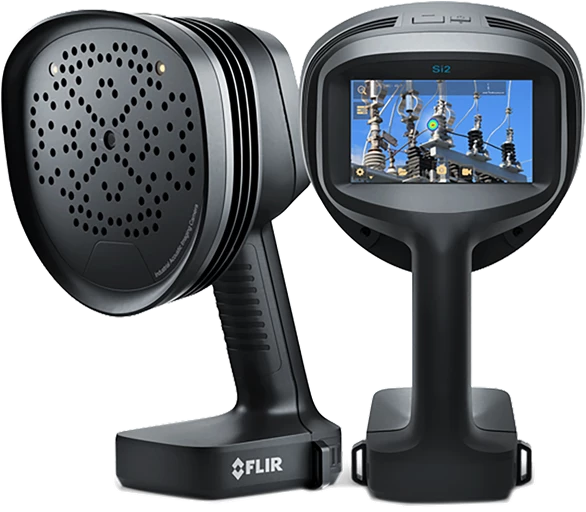

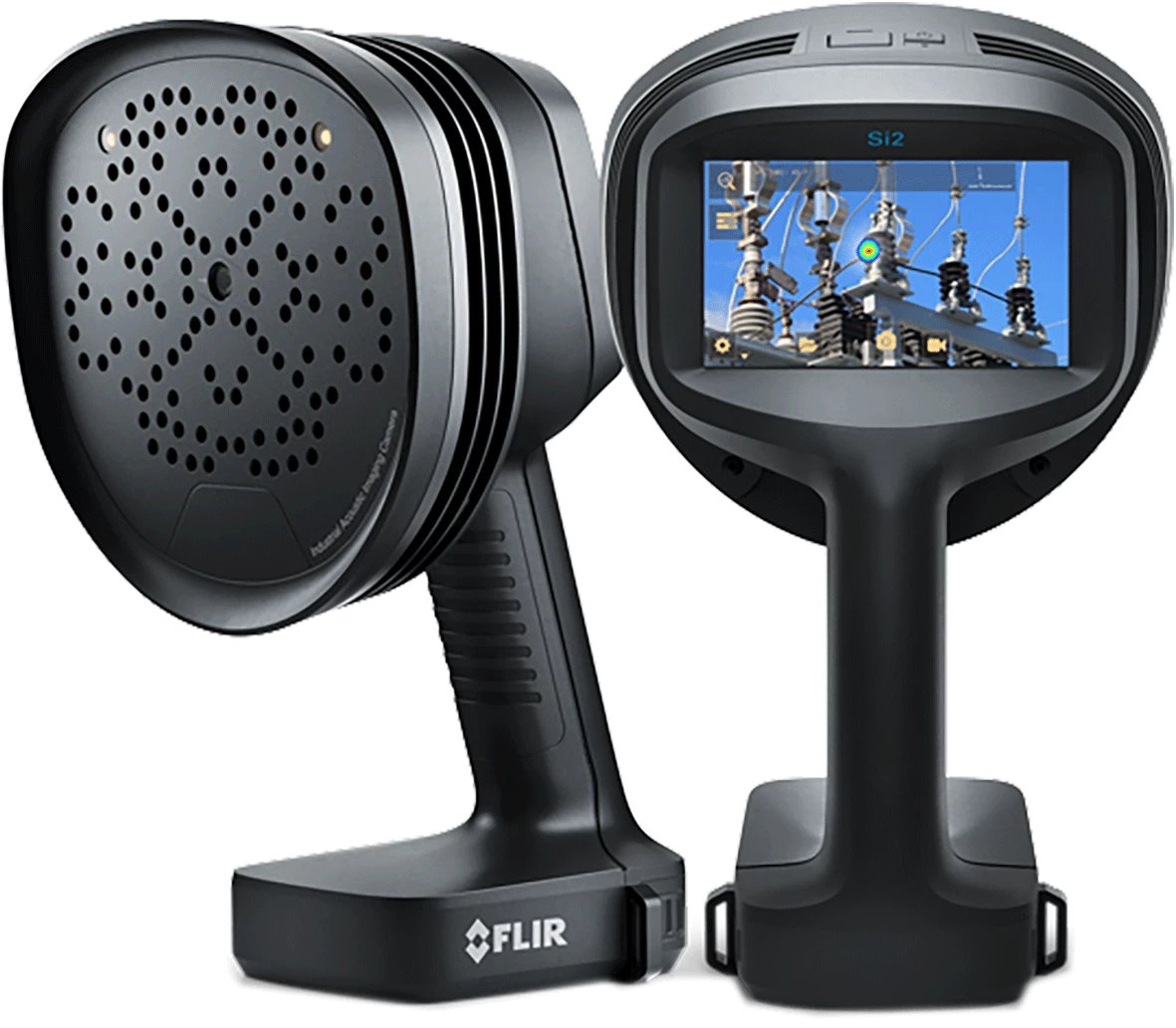

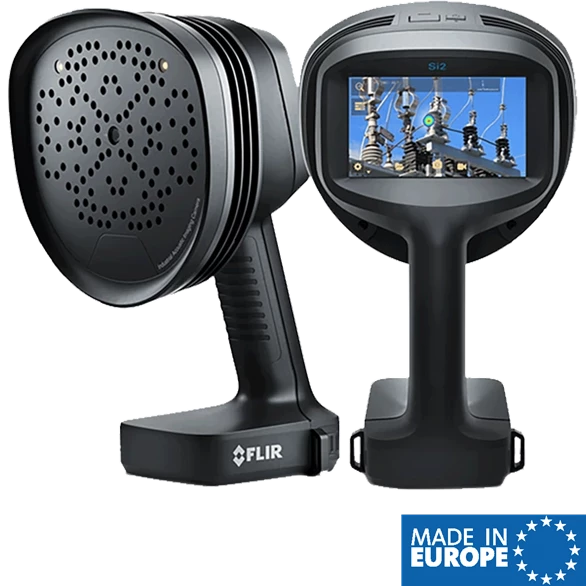

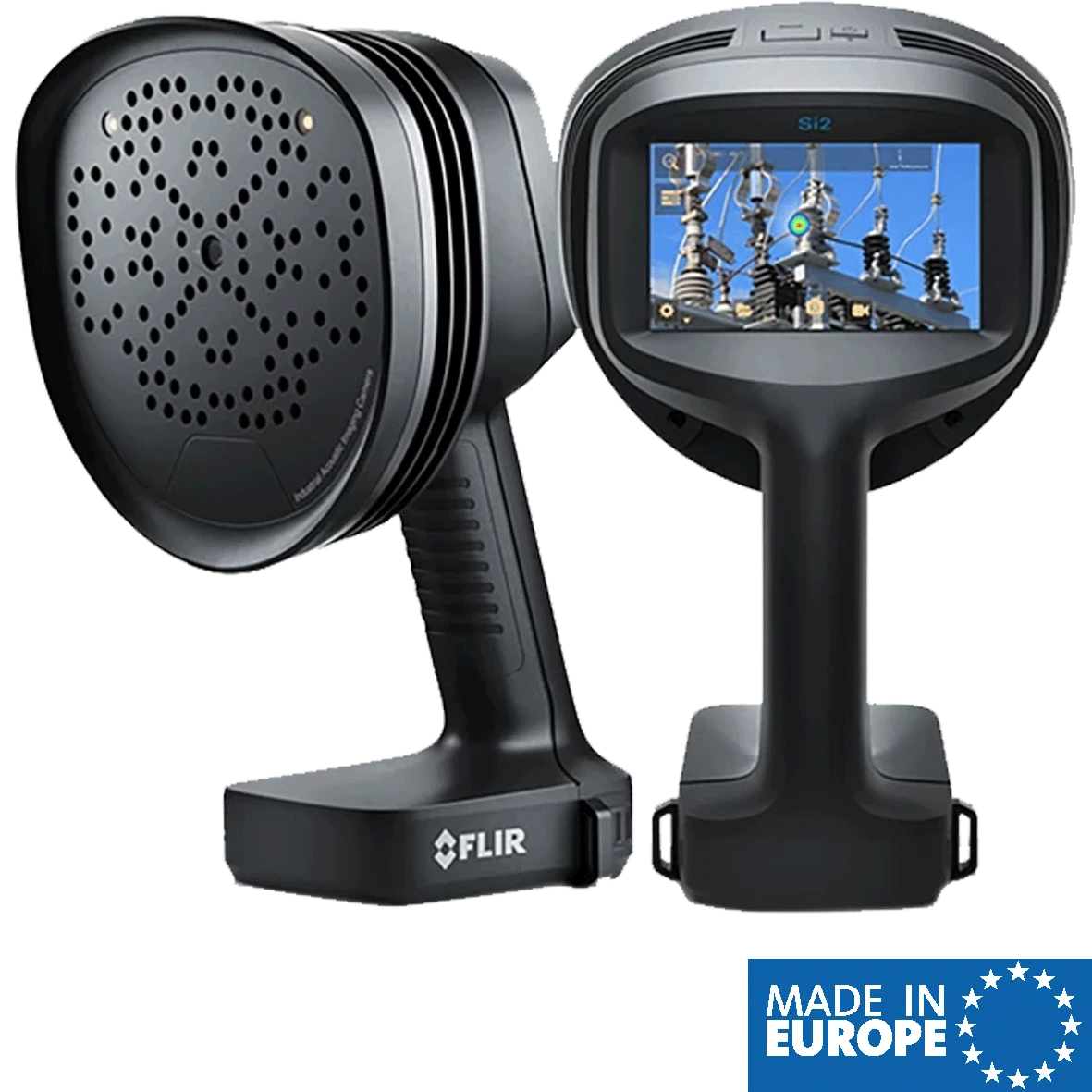

- Акустична камера за изображение за откриване на частично разреждане
Местоположението на частичното разреждане се определя чрез разликуване на посоката от звуковия източник, която се появява като звук и минава през масив от микрофони.
Цвят се показва над визуалното изображение, което позволява лесно визуално местоположение
Оптичната визуализация на местоположенията на външните частични разреждания на високоволтово оборудване
С масив от 124 микрофона, е лесно да се провери голяма област и да се намери местоположението на частичното разреждане от разстояние
Патентована технология за показване на акустични изображения (цветови палитри в радуга)
Смесване на гама от размирания и места на частично разреждане с видимо
Филтри ВИСОКО (висока чувствителност), SLM (бавен), ULT (ультразвуков) за изключване на околните шумове
Праг на откриване:
20 kHz: -7 dB SPL
35 kHz: 4 dB SPL
50 kHz: 10 dB SPL
80 kHz: 36 dB SPL
100 kHz: 51 dB SPL
От 0,3 м до 200 м
Сензор: 124 цифрови MEMS микрофона
Поле на обзор 75° по диагонала
Сензорен екран: 1280 x 720 LCD
Цифрова камера 12 MP цвят
Поле на видимост на камерата 75° по диагонала
Скорост на кадрите във видеото
Камера: 60 fps / Acoustic image: 30 fps / Screen: 70 fps
8x Digital zoom
Резолюция на образа във видеото 1280 × 720
Потребителски интерфейс
Размер на дисплея: 5 in. 1280 × 720
Сензорен екран, TFT LCD, MIPI DSI
Интегрирани LED фенерчета, три режима изключено, нормално и ярко
Анализ и онлайн отчет
FLIR Acoustic Camera Viewer (cloud service) www.acousticviewer.flir.com Offline
FLIR Thermal Studio (софтуер за настолен комютър)
Комуникация и съхранение на данни
Трансфер на данни
Wi-Fi 2.4 GHz и 5 GHz IEEE 802.11.b/g/n/ac безжична LAN
USB памет за интерфейс
Софтуер за актуализация на камерата
Автоматична безжична актуализация Over The Air (OTA) или чрез USB връзка
Формат на снимка в nlz и .jpg
Видео запис & формат
До 5 минути (.nlz формат)
