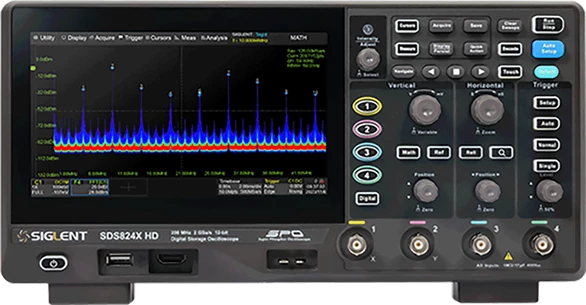

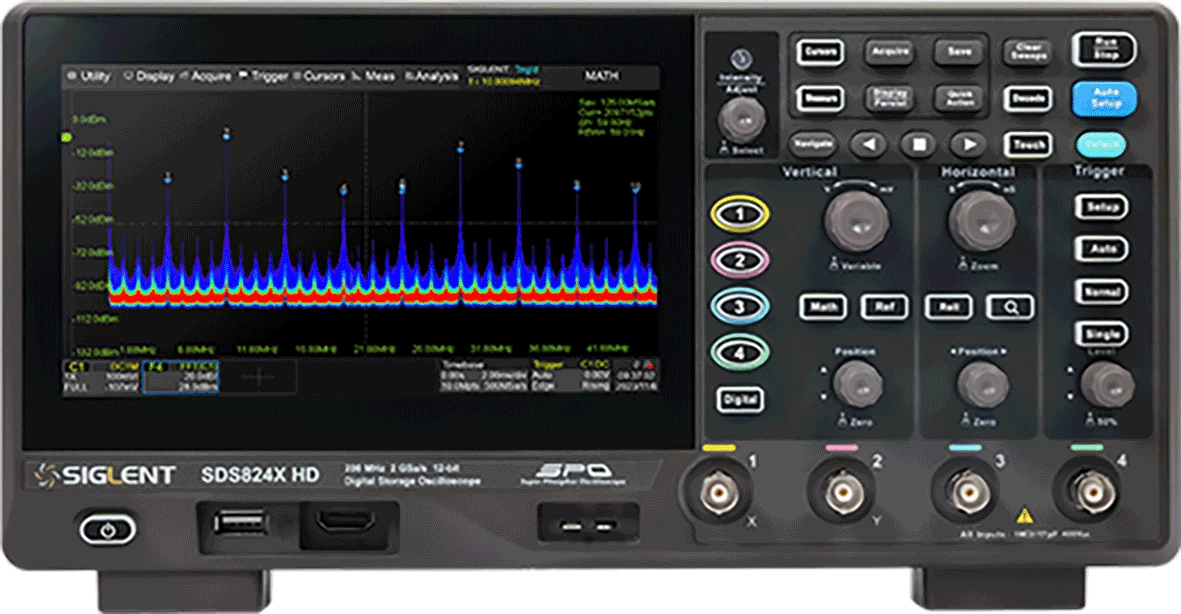

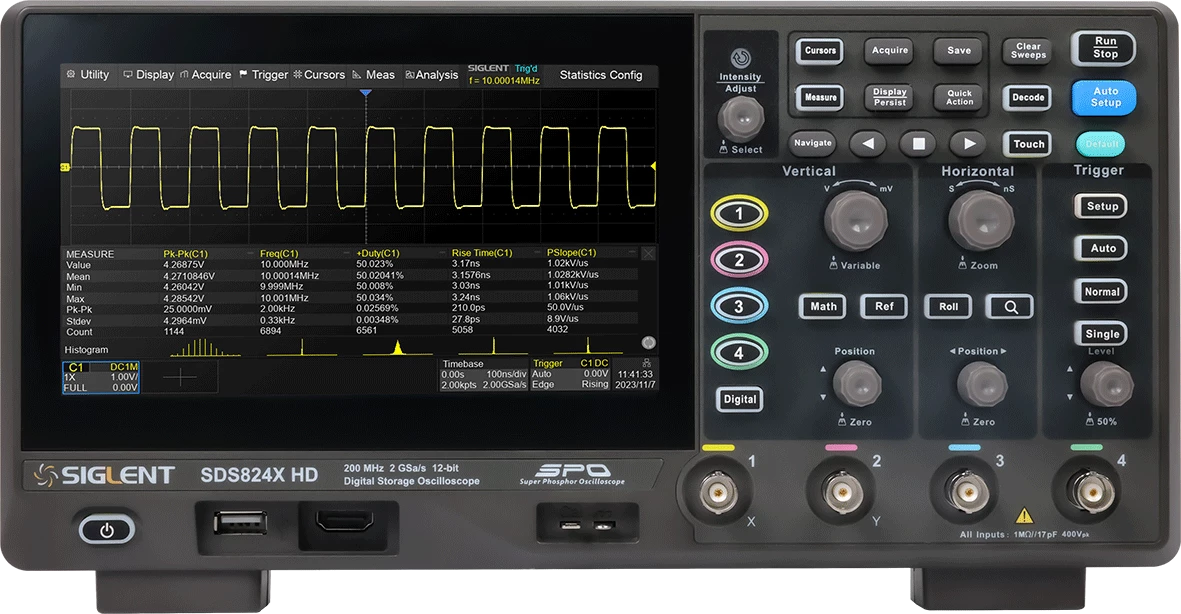

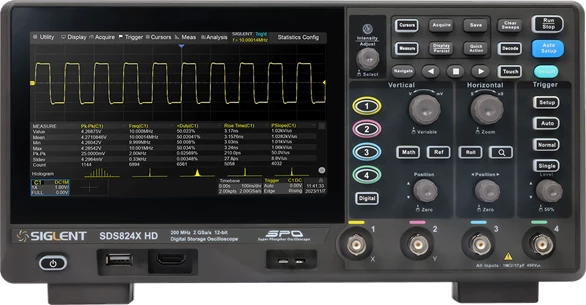

SIGLENT SDS800X HD Series

• Цифровите осцилоскопи с висока разделителна способност от серията SDS800X HD на SIGLENT са базирани на 2 GSa/s, 12-битови аналого-цифрови преобразуватели и фронт-ендове с отлично шумово поведение.
• 12-битова висока разделителна способност
• 12-битови аналогово-цифрови преобразувачи със скорост на семплиране до 2 GSa/s
• Фронт-ендове с шумови подове 70 ?Vrms @ 200 MHz честотна лента
• 2/4 аналогови канала, до 200 MHz честотна лента
• Технология SPO
• Скорост на запис на вълнообразности до 120,000 wfm/s (нормален режим) и 500,000 wfm/s (секвенционен режим)
• Поддържа 256-степенни интензивни оцветявания и режими за показване на цветна температура
• До 100 Mpts дължина на запис

- Система за цифрово задействане

• Интелигентно задействане: ръб, наклон, широчина на импулс, прозорец, пропадане, интервал, изпускане, модел, видео (поддържа HDTV), квалифицирано, N-ти ръб, забавяне, настройка/задържане.
• Серийно задействане и декодер на автобус, поддържа протоколи I2C, SPI, UART, CAN, LIN
• Сегментиран режим на придобиване (последователно), разделящ максималната дължина на запис на множество сегменти (до 80 000), според зададени от потребителя условия за задействане, с много малко мъртво време между сегментите, за да се улови квалифицирано събитие
• Функция за запис на историческа вълноформа (История), максималната дължина на записаната вълноформа е 80 000 кадъра
• Автоматични измервания на над 50 параметъра, поддържа статистика с хистограма, следа, тренд, Измерване с маскировка, и измервания на Mat, History и Ref
• 4 математически следи (2 Mpts FFT, събиране, изваждане, умножение, деление, интегриране, диференциал, квадратен корен и др.), поддържа редактор на формули
• Богата функционалност за анализ на данни, като търсене, навигация, брояч, Bode диаграма и анализ на мощността
• Функция за тест на маска въз основа на хардуерни скорости, с инструмент за редакция на маски за създаване на потребителски дефинирани маски
• 16 цифрови канала (по избор)
• 25 MHz генератор на вълнообразност (по избор)
• 7-инчов TFT-LCD дисплей с разделителна способност 1024 * 600; Капацитивен сензорен екран поддържа много точкови жестове
• Интерфейси включват: USB хостове, USB устройство (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Вграденият уеб сървър поддържа отдалечено управление през порта LAN с помощта на уеб браузър. Поддържа SCPI команди за отдалечено управление. Поддържа външна мишка и клавиатура. Поддържа NTP.
